Q:CAN总线硬件故障诊断

A:大多数的CAN 问题可追溯到不正确的线路或故障的CAN设备。潜在的错误包括以下几点:

1.端子电阻缺失或尺寸不正确

总线必须在开始和结束时精确地端接120Ω终端电阻。

2.不同波特率

CAN网络必须使用相同的波特率

3.CANLow（MC500 接口L）、CANHigh（MC500 接口H）、CANGround（MC500接口GND）之间的短路

4.CANLow（MC500接口L）和 CANHigh（MC500 接口H）电平互换

5.不同长度的 CANHigh（MC500接口L）和 CANLow（MC500接口H）

6.CANHigh（MC500接口H）和 CANLow（MC500接口L）不是双绞线。因此，信号会更容易地被中断。

7.CANGround 的不同接地源

8.CAN 总线电缆的双面接地

当 CAN 总线电缆屏蔽层的两端都接地时，可能会形成接地回路，从而导致中断。

9.总线电缆太长

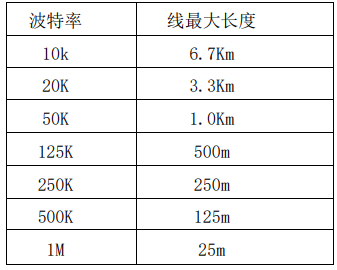

最大总线长度取决于设置的波特率 (见下表)。
